كيف يتم تصنيع التروس الحلزونية؟ دليل خطوة بخطوة

هل سبق لك أن تساءلت عن كيفية صنع التروس الحلزونية؟ تعتبر هذه التروس ضرورية في الأنظمة الميكانيكية الحديثة، حيث توفر نقلًا سلسًا وفعالًا للطاقة. أسنانها الحلزونية تجعلها أكثر هدوءًا وقدرة على التعامل مع الأحمال الأعلى مقارنة بأنواع التروس الأخرى.

في هذه المقالة، سنستكشف عملية تصنيع التروس الحلزونية، بدءًا من اختيار المواد وحتى مراقبة الجودة. من خلال فهم هذه الخطوات، ستكتسب رؤى حول كيفية الحفاظ على الأداء والموثوقية في مختلف الصناعات.



1. فهم التروس الحلزونية وأهميتها في الآلات

ما هو العتاد الحلزوني؟

أ الترس الحلزوني هو ترس أسطواني ذو أسنان مقطوعة بزاوية مع محور دوران الترس. يتيح تصميم الأسنان المائلة هذا مشاركة سلسة ومتقدمة، والتي تتناقض مع التشابك الفوري للتروس المقطوعة بشكل مستقيم. الميزة الأساسية للتروس الحلزونية هي قدرتها على نقل الطاقة بشكل أكثر كفاءة مع تقليل الضوضاء والاهتزازات، وهو أمر مهم بشكل خاص في التطبيقات عالية السرعة وعالية التحميل. يتم قطع أسنان التروس الحلزونية بطريقة حلزونية، مما يوفر مساحة اتصال أكبر بين التروس المتشابكة، مما يؤدي إلى تشغيل أكثر سلاسة وقدرات حمل محسنة.

على عكس التروس المستقيمة، حيث تنخرط الأسنان بشكل مفاجئ، فإن التروس الحلزونية تنخرط تدريجيًا بينما تتحرك الأسنان بطريقة أكثر استمرارًا. يؤدي هذا الارتباط التدريجي إلى تقليل أحمال الصدمات أثناء التشغيل، مما يؤدي إلى إطالة عمر التروس وتحسين الأداء، خاصة في الأنظمة الحيوية مثل ناقل حركة السيارات، والآلات الصناعية، والمحركات الآلية.

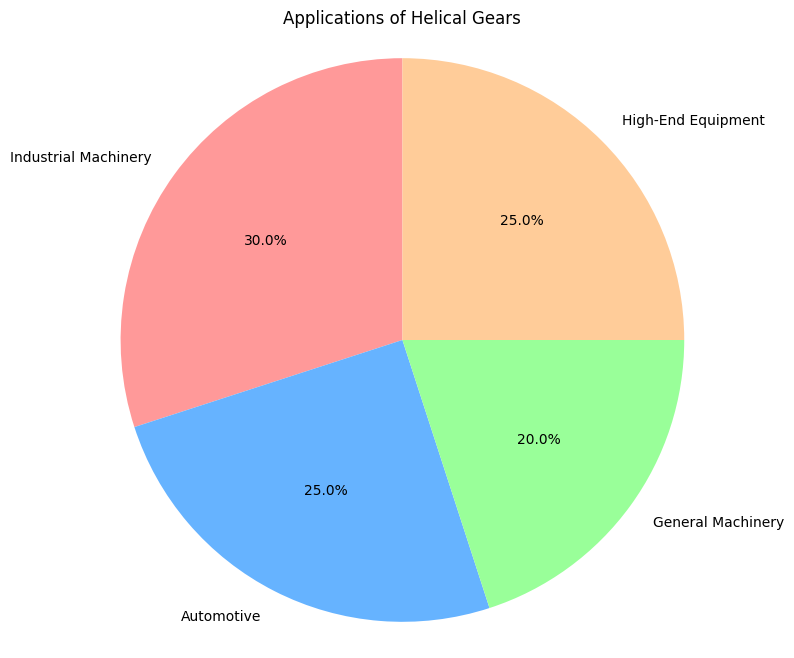

تطبيقات التروس الحلزونية

تعتبر التروس الحلزونية متعددة الاستخدامات وتستخدم في مجموعة واسعة من التطبيقات في مختلف الصناعات. تتضمن بعض الاستخدامات الأكثر شيوعًا ما يلي:

● الآلات الصناعية: في علب التروس، والناقلات، والضواغط، ومغازل الأدوات الآلية، حيث تكون المتانة والكفاءة ذات أهمية قصوى.

● السيارات: تُستخدم التروس الحلزونية بشكل شائع في ناقلات الحركة ومحاور القيادة وأنظمة توقيت المحرك نظرًا لقدرتها على التعامل مع عزم الدوران والسرعات العالية.

● الآلات العامة: تتطلب المراوح والمضخات ومخفضات السرعة في مصانع التصنيع والمعالجة تروسًا موثوقة لضمان التشغيل السلس.

● المعدات المتطورة: غالبًا ما يتم استخدام التروس الحلزونية في المفاصل الآلية، وأنظمة النقل الفضائية، والآلات الدقيقة، حيث تكون متطلبات الدقة والموثوقية عالية.

إن مزايا التروس الحلزونية - مثل تشغيلها السلس، والقدرة على التعامل مع الأحمال الأكبر، والأداء الأكثر هدوءًا - تجعلها الاختيار الأمثل للصناعات التي تتطلب حلول نقل طاقة فعالة وموثوقة.

2. الخطوات الأساسية في تصنيع التروس الحلزونية

الخطوة 1: اختيار المواد للتروس الحلزونية

يعد اختيار المواد للتروس الحلزونية أحد أهم العوامل التي تؤثر على أدائها. يجب أن تكون التروس مصنوعة من مواد يمكنها تحمل الضغوط العالية والحرارة والتآكل مع الحفاظ على سلامتها بمرور الوقت. تشمل المواد الشائعة المستخدمة لتصنيع التروس الحلزونية ما يلي:

● الصلب: سبائك الصلب مثل 20CrMnTi (المكربن ​​والمسقى) لتطبيقات الأحمال الثقيلة والفولاذ 45# (المسقى والمقسى) لتطبيقات التحميل المتوسط ​​توفر قوة ممتازة ومقاومة للتآكل.

● الحديد الزهر: مناسب للتطبيقات ذات السرعة المنخفضة والأحمال الخفيفة، وغالبًا ما يستخدم الحديد الزهر في أنظمة التروس الأقل تطلبًا. HT200 هي مادة حديد زهر شائعة الاستخدام في هذه التطبيقات.

● المواد غير المعدنية: بالنسبة للتطبيقات التي تتطلب ضوضاء منخفضة وأداء خالي من التشحيم، يتم استخدام مواد مثل النايلون أو POM (بولي أوكسي ميثيلين). تعتبر هذه المواد مثالية للبيئات التي تتعرض فيها التروس لظروف السرعة المنخفضة والأحمال الخفيفة.

يجب أن تتوافق المواد المختارة مع معايير الصناعة مثل ISO 6336 (لحساب سعة حمل التروس) وAGMA 2001 (معيار جمعية مصنعي التروس الأمريكية)، مما يضمن أداء التروس بشكل موثوق وفعال في ظل ظروف التشغيل الخاصة بها.

الخطوة 2: تصميم العتاد والمواصفات

بمجرد اختيار المادة، فإن الخطوة التالية هي مرحلة التصميم. تعتبر هذه المرحلة حاسمة لضمان عمل الترس على النحو الأمثل في التطبيق المقصود. تتضمن عملية التصميم عدة خطوات رئيسية، بما في ذلك:

● CAD (التصميم بمساعدة الكمبيوتر): يستخدم المهندسون برنامج CAD لإنشاء نماذج تفصيلية ثلاثية الأبعاد للتروس الحلزونية. يتيح هذا البرنامج التحكم الدقيق في الأبعاد وشكل أسنان التروس، مما يضمن أنها تلبي متطلبات الأداء المحددة.

● معلمات التصميم الرئيسية: الوحدة (م): تحدد حجم الترس وقدرته على حمل الحمولة. يتراوح حجم الوحدة القياسية من 1 مم إلى 20 مم، حسب التطبيق.

○ زاوية الضغط (α): تؤثر على سلاسة الربط وكفاءة نقل الطاقة. زاوية الضغط القياسية هي 20 درجة، ولكن يمكن استخدام زاوية أقل (14.5 درجة) لتقليل الضوضاء في تطبيقات محددة.

○ الزاوية الحلزونية (β): تحدد الزاوية بين خط السن ومحور الترس مقدار الحمل المحوري الذي يمكن للترس التعامل معه. تزيد الزاوية الحلزونية الأكبر من سعة تحميل الترس ولكنها تولد أيضًا قوى محورية أكبر، والتي يجب إدارتها باستخدام محامل الدفع.

○ عدد الأسنان (z): يؤثر إجمالي عدد الأسنان الموجودة على الترس بشكل مباشر على نسبة التروس والأداء العام. يتراوح النطاق النموذجي بين 12 و60 سنًا.

باستخدام هذه المعلمات، يضمن المهندسون أن التروس ستعمل بأقصى قدر من الكفاءة وتتناسب مع الآلات أو النظام المخصص لها.



3. عملية قطع التروس الحلزونية

فهم تقنيات قطع التروس

تتضمن عملية قطع التروس الحلزونية عدة طرق، يتم اختيار كل منها بناءً على مدى تعقيد تصميم التروس ومستوى الدقة المطلوب. تشمل تقنيات قطع التروس الأكثر شيوعًا ما يلي:

● Hobbing: هذه هي الطريقة الأكثر استخدامًا لقطع التروس الحلزونية. إنها تتضمن أداة قطع دوارة تسمى الموقد، والتي تقطع الأسنان في الترس الفارغ تدريجيًا. يتميز Hobbing بالسرعة والكفاءة، مما يجعله مثاليًا للإنتاج على نطاق واسع.

● التشكيل: في هذه العملية، تتحرك أداة القطع الترددية ذهابًا وإيابًا لتشكيل أسنان التروس. يتم استخدام التشكيل عمومًا للدفعات الصغيرة أو التروس ذات التشكيلات الجانبية المعقدة للأسنان.

● الطحن: تستخدم هذه الطريقة قاطعة دوارة لإزالة المواد وتشكيل أسنان التروس. يتم استخدام الطحن عادةً للتروس التي تتطلب دقة عالية أو ذات ميزات تصميمية محددة جدًا.

قطع أسنان التروس بالتفصيل

يتم قطع أسنان التروس الحلزونية بزاوية تتراوح عادة بين 8 درجات و 20 درجة على محور الدوران. يسمح هذا القطع الزاوي بالمشاركة السلسة للأسنان، مما يؤدي إلى تشغيل أكثر هدوءًا وسعة تحميل أعلى. تتشابك الأسنان تدريجيًا مع دوران التروس، مما يقلل من حمل الصدمات ويوفر نقلًا مستمرًا للطاقة. تعتبر دقة هذه العملية أمرًا حيويًا، حيث أن عدم الدقة الطفيفة في شكل الأسنان يمكن أن يؤدي إلى تآكل غير متساوٍ وانخفاض أداء التروس.

الآلات المستخدمة لقطع التروس الحلزونية

يتم استخدام العديد من الآلات لإنتاج التروس الحلزونية بدقة عالية:

● آلات CNC: توفر آلات التحكم العددي بالكمبيوتر (CNC) أعلى مستوى من الدقة. هذه الآلات قادرة على قطع التروس الحلزونية بتفاوتات مشددة، مما يضمن تناسق ملامح الأسنان والزوايا.

● آلات قطع التروس: تم تصميم هذه الآلات خصيصًا لقطع التروس وتستخدم على نطاق واسع في إنتاج التروس الحلزونية. إنهم يستخدمون موقدًا دوارًا لقطع الأسنان تدريجيًا إلى الترس الفارغ.

تسمح هذه الآلات للمصنعين بإنتاج التروس بالدقة والاتساق المطلوبين، مما يضمن التشغيل السلس والأداء الموثوق.



4. المعالجة الحرارية للقوة والمتانة

دور المعالجة الحرارية في تصنيع التروس الحلزونية

المعالجة الحرارية ضرورية لتعزيز قوة ومتانة التروس الحلزونية. من خلال عمليات مثل الكربنة، والنيترة، والتبريد، يمكن للمصنعين تحسين صلابة مادة التروس ومقاومة التآكل، مما يسمح للتروس بتحمل الأحمال الأعلى وعمر تشغيلي أطول.

● الكربنة: تتضمن عملية المعالجة الحرارية هذه إضافة الكربون إلى سطح الترس، مما يؤدي إلى تقوية الطبقة الخارجية وتحسين مقاومة التآكل. تُستخدم هذه الطريقة بشكل شائع للتروس الثقيلة.

● النيتروجين: تتضمن عملية النيتروجين حقن النيتروجين في سطح الترس، مما يجعله أكثر مقاومة للتآكل والتآكل. إنه مفيد بشكل خاص للتروس التي ستتعرض لبيئات قاسية.

● التبريد: التبريد السريع هو التبريد السريع للعتاد الساخن لتصلبه. تعمل هذه العملية على زيادة قوة الترس، مما يسمح له بالتعامل مع الضغوط الأعلى دون فشل.

تضمن هذه المعالجات الحرارية أن تحافظ التروس على سلامتها الهيكلية تحت الأحمال الثقيلة، مما يزيد من عمرها الافتراضي ويحسن أدائها.



5. مراقبة الجودة في إنتاج التروس الحلزونية

قياس الدقة في التروس الحلزونية

لضمان تلبية التروس الحلزونية للمعايير المطلوبة، يستخدم المصنعون مجموعة متنوعة من أدوات القياس للتحقق من دقتها:

نوع الأداة	غاية
ميكرومتر	قم بقياس قطر الترس وسمكه
مقاييس الملف الشخصي للأسنان	تأكد من تشكيل ملامح الأسنان بدقة
CMM (آلة قياس الإحداثيات)	التحقق من الأبعاد والتفاوتات الشاملة للعتاد

تُستخدم هذه الأدوات للتحقق من أن أبعاد الترس وملامح الأسنان والزوايا تقع ضمن التفاوتات المحددة. حتى الانحرافات الطفيفة يمكن أن تؤدي إلى مشكلات في الأداء، مثل التآكل غير المتساوي أو الضوضاء أثناء التشغيل.

ضمان دقة العتاد

تعد المحاذاة الدقيقة للأسنان وتشطيب السطح أمرًا بالغ الأهمية لضمان عمل الترس بسلاسة. يستخدم المصنعون أيضًا فحوصات محاذاة الأسنان وقياسات تشطيب السطح لضمان تشابك التروس بشكل صحيح مع نظيرتها وتقليل الاحتكاك.



6. تقنيات التصنيع المتقدمة للتروس الحلزونية

التصنيع الإضافي (الطباعة ثلاثية الأبعاد) في إنتاج المعدات

التصنيع الإضافي، أو الطباعة ثلاثية الأبعاد، هو تقنية ناشئة يتم استخدامها لنماذج تصميمات التروس المعقدة أو إنتاج مجموعات صغيرة من التروس. تسمح الطباعة ثلاثية الأبعاد بإنشاء تروس ذات أشكال هندسية معقدة قد يكون من الصعب أو من المستحيل تحقيقها باستخدام طرق التصنيع التقليدية. على الرغم من أنه لم يتم استخدامه على نطاق واسع حتى الآن في الإنتاج الضخم، إلا أن التصنيع الإضافي يُظهر وعدًا لتطوير تروس ذات وزن منخفض أو للتطبيقات التي تتطلب تخصيصًا عاليًا.

دور الأتمتة في تصنيع التروس

تلعب الأتمتة دورًا حاسمًا في الإنتاج الحديث للتروس الحلزونية. الآلات الآلية قادرة على أداء المهام المتكررة بأقل قدر من التدخل البشري، مما يقلل من مخاطر الأخطاء ويحسن سرعة الإنتاج. تضمن الأتمتة أيضًا جودة متسقة عبر عمليات الإنتاج الكبيرة، وهو أمر ضروري للصناعات التي تكون فيها الموثوقية والدقة ذات أهمية قصوى.



7. أهمية التشحيم والتشطيب السطحي في التروس الحلزونية

تزييت التروس الحلزونية

يعد التشحيم ضروريًا لتقليل الاحتكاك بين التروس المتشابكة. في التطبيقات ذات الأحمال العالية، مثل ناقل الحركة للسيارات أو الآلات الصناعية، يقلل التشحيم المناسب من التآكل ويمنع ارتفاع درجة الحرارة ويطيل عمر التروس. غالبًا ما يتم استخدام زيوت وشحوم خاصة للتروس لضمان التشغيل السلس ولتقليل الاحتكاك بين الأسنان أثناء التشغيل.

تقنيات التشطيب السطحي

بعد قطع التروس، يتم استخدام تقنيات التشطيب السطحي مثل التلميع والطحن لتحسين السطح وتحسين أداء التروس. تساعد هذه العمليات على تقليل الاحتكاك وتحسين سلاسة شبكة التروس، مما يضمن نقل الطاقة بكفاءة وتقليل الضوضاء والتآكل.



خاتمة

في Hangzhou Perpetual Machinery & Equipment Co., Ltd.، نحن متخصصون في تصنيع التروس الحلزونية عالية الأداء من خلال التركيز على الاختيار الدقيق للمواد، وتصميم التروس، والمعالجة الحرارية، ومراقبة الجودة الصارمة. من خلال الالتزام بالمعايير الدولية مثل ISO 6336 وAGMA 2001، تم تصميم التروس الخاصة بنا لتحقيق أداء موثوق به في التطبيقات عالية التحميل وعالية السرعة. بفضل المواد المناسبة وتقنيات التصنيع المتقدمة، توفر التروس الحلزونية لدينا متانة وكفاءة طويلة الأمد، مما يجعلها مثالية للأنظمة الصناعية والسيارات والتكنولوجيا المتقدمة. نحن نضمن أن تظل تروسنا حجر الزاوية في التصميم الميكانيكي الحديث، مما يوفر موثوقية استثنائية حتى في البيئات الأكثر تطلبًا.



التعليمات

س: ما هو العتاد الحلزوني؟

ج: الترس الحلزوني هو نوع من التروس الأسطوانية ذات أسنان حلزونية الشكل تعمل تدريجيًا، مما يوفر نقلًا سلسًا وفعالًا للطاقة. يتم استخدامها على نطاق واسع في التطبيقات عالية التحميل وعالية السرعة نظرًا لقدرتها على تقليل الضوضاء والاهتزازات.

س: كيف يتم تصنيع التروس الحلزونية؟

ج: يتم تصنيع التروس الحلزونية من خلال عمليات مثل اختيار المواد، وتصميم التروس، والقطع (على سبيل المثال، الخرط أو الطحن)، والمعالجة الحرارية، ومراقبة الجودة. تضمن هذه الخطوات تلبية التروس لمعايير الأداء للتطبيقات في الآلات الصناعية والسيارات والمزيد.

س: لماذا يتم تفضيل التروس الحلزونية على التروس المحفزة؟

ج: توفر التروس الحلزونية تفاعلًا أكثر سلاسة وضوضاء أقل مقارنةً بالتروس المحفزة. توفر أسنانها الحلزونية اتصالًا تدريجيًا، مما يقلل من أحمال الصدمات، مما يجعلها مثالية للتطبيقات عالية التحميل وعالية السرعة.

س: ما هي المواد المستخدمة لتصنيع التروس الحلزونية؟

ج: تشمل المواد الشائعة لإنتاج التروس الحلزونية سبائك الفولاذ (مثل 20CrMnTi للأحمال الثقيلة)، والحديد الزهر (للتطبيقات الأخف)، والمواد غير المعدنية مثل النايلون للبيئات منخفضة الضوضاء والخالية من التشحيم.

س: ما هي مميزات استخدام التروس الحلزونية؟

ج: تشمل المزايا الأساسية للتروس الحلزونية التشغيل الأكثر سلاسة، والضوضاء المنخفضة، وقدرة التحميل الأعلى، والقدرة على نقل الطاقة بكفاءة في مختلف التطبيقات الصناعية والسيارات والتكنولوجية.
