Jak se vyrábí spirálová ozubená kola? Průvodce krok za krokem

Přemýšleli jste někdy, jak se vyrábí spirálová ozubená kola? Tyto převody jsou nezbytné v moderních mechanických systémech a nabízejí hladký a účinný přenos síly. Díky jejich spirálovitým zubům jsou ve srovnání s jinými typy převodů tišší a schopné zvládnout vyšší zatížení.

V tomto článku prozkoumáme výrobní proces spirálových ozubených kol, od výběru materiálu po kontrolu kvality. Pochopením těchto kroků získáte přehled o tom, jak si tato ozubená kola udržují výkon a spolehlivost v různých průmyslových odvětvích.



1. Pochopení spirálových ozubených kol a jejich významu ve strojírenství

Co je to šroubový převod?

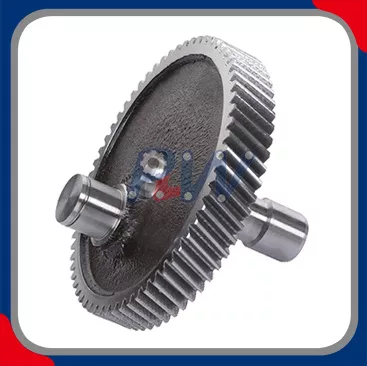

A spirálové ozubené kolo je válcové ozubené kolo se zuby, které jsou řezány pod úhlem k ose otáčení ozubeného kola. Tato konstrukce úhlových zubů umožňuje hladký, progresivní záběr, který je v kontrastu s okamžitým záběrem přímo střižených ozubených kol. Primární výhodou spirálových ozubených kol je jejich schopnost efektivněji přenášet výkon při současném snížení hluku a vibrací, což je zvláště důležité u vysokorychlostních a vysoce zatěžovaných aplikací. Zuby šroubových ozubených kol jsou spirálovitě řezány, což poskytuje větší kontaktní plochu mezi zabírajícími ozubenými koly, což má za následek hladší chod a lepší schopnosti přenášet zatížení.

Na rozdíl od přímých ozubených kol, kde zuby zabírají náhle, spirálová ozubená kola zabírají postupně, jak se zuby pohybují plynulejším způsobem. Toto postupné zapojení snižuje rázová zatížení během provozu, což vede k delší životnosti převodů a lepšímu výkonu, zejména v kritických systémech, jako jsou automobilové převodovky, průmyslové stroje a robotické pohony.

Aplikace Helical Gears

Čelní ozubená kola jsou vysoce univerzální a používají se v široké řadě aplikací v různých průmyslových odvětvích. Některé z nejčastějších použití zahrnují:

● Průmyslové stroje: V převodovkách, dopravnících, kompresorech a vřetenech obráběcích strojů, kde je životnost a účinnost prvořadá.

● Automobilový průmysl: Šroubová ozubená kola se běžně používají v převodovkách, hnacích nápravách a rozvodových systémech motoru kvůli jejich schopnosti zvládat vysoký točivý moment a otáčky.

● Všeobecné strojní zařízení: Ventilátory, čerpadla a reduktory ve výrobních a zpracovatelských závodech vyžadují spolehlivé převody, aby byl zajištěn hladký provoz.

● Špičková zařízení: Šroubová ozubená kola se často používají v robotických kloubech, leteckých přenosových systémech a přesných strojích, kde jsou vysoké požadavky na přesnost a spolehlivost.

Výhody spirálových ozubených kol – jako je jejich hladký chod, schopnost zvládat větší zatížení a tišší výkon – z nich činí volbu pro průmyslová odvětví, která vyžadují efektivní a spolehlivá řešení přenosu energie.

2. Klíčové kroky ve výrobě šroubových ozubených kol

Krok 1: Výběr materiálu pro šroubová kola

Výběr materiálu pro šroubová kola je jedním z nejdůležitějších faktorů, které ovlivňují jejich výkon. Ozubená kola musí být vyrobena z materiálů, které dokážou odolat vysokému namáhání, teplu a opotřebení, přičemž si zachovávají svou integritu v průběhu času. Mezi běžné materiály používané pro výrobu spirálových ozubených kol patří:

● Ocel: Ocelové slitiny jako 20CrMnTi (nauhličovaná a kalená) pro aplikace s vysokým zatížením a ocel 45# (kalená a temperovaná) pro aplikace se středním zatížením nabízejí vynikající pevnost a odolnost proti opotřebení.

● Litina: Litina je vhodná pro nízkorychlostní aplikace s nízkou zátěží, často se používá v méně náročných převodových systémech. HT200 je běžný litinový materiál používaný v těchto aplikacích.

● Nekovové materiály: Pro aplikace vyžadující nízkou hlučnost a výkon bez mazání se používají materiály jako nylon nebo POM (polyoxymethylen). Tyto materiály jsou ideální pro prostředí, kde jsou ozubená kola vystavena nízkým otáčkám a lehkému zatížení.

Vybraný materiál musí splňovat průmyslové normy, jako je ISO 6336 (pro výpočet únosnosti ozubených kol) a AGMA 2001 (norma American Gear Manufacturers Association), které zajišťují, že ozubená kola budou fungovat spolehlivě a efektivně za svých provozních podmínek.

Krok 2: Návrh a specifikace ozubeného kola

Jakmile je materiál vybrán, dalším krokem je fáze návrhu. Tato fáze je kritická pro zajištění optimální funkce převodovky při zamýšlené aplikaci. Proces návrhu zahrnuje několik klíčových kroků, včetně:

● CAD (Computer-Aided Design): Inženýři používají CAD software k vytváření detailních, trojrozměrných modelů spirálových ozubených kol. Tento software umožňuje přesnou kontrolu nad rozměry a profilem zubů ozubených kol a zajišťuje, že splňují specifické požadavky na výkon.

● Klíčové konstrukční parametry: Modul (m): Definuje velikost ozubeného kola a určuje jeho nosnost. Standardní velikost modulu se pohybuje od 1 mm do 20 mm, v závislosti na aplikaci.

○ Úhel tlaku (α): Ovlivňuje hladkost záběru a účinnost přenosu síly. Standardní tlakový úhel je 20°, ale pro snížení hluku ve specifických aplikacích lze použít nižší úhel (14,5°).

○ Úhel šroubovice (β): Úhel mezi linií zubu a osou ozubeného kola určuje, jak velké axiální zatížení ozubené kolo zvládne. Větší úhel šroubovice zvyšuje nosnost ozubeného kola, ale také generuje větší axiální síly, které je nutné zvládnout pomocí axiálních ložisek.

○ Počet zubů (z): Celkový počet zubů na ozubeném kole přímo ovlivňuje převodový poměr a celkový výkon. Typický rozsah je mezi 12 a 60 zuby.

Pomocí těchto parametrů technici zajistí, že ozubená kola budou pracovat s maximální účinností a budou pasovat do strojního zařízení nebo systému, pro který jsou určeny.



3. Proces řezání spirálového ozubeného kola

Porozumění technikám řezání ozubených kol

Proces řezání spirálových ozubených kol zahrnuje několik metod, z nichž každá je zvolena na základě složitosti konstrukce ozubeného kola a požadované úrovně přesnosti. Mezi nejběžnější techniky řezání ozubených kol patří:

● Odvalovací frézování: Toto je nejběžněji používaná metoda pro řezání šikmých ozubených kol. Jedná se o rotační řezný nástroj zvaný odvalovací fréza, který postupně řeže zuby do polotovaru ozubeného kola. Odvalovací frézování je rychlé a efektivní, takže je ideální pro velkosériovou výrobu.

● Tvarování: Při tomto procesu se vratný řezný nástroj pohybuje tam a zpět a vytváří ozubení. Tvarování se obecně používá pro menší série nebo ozubená kola se složitými profily zubů.

● Frézování: Tato metoda využívá rotační frézu k odebírání materiálu a tvarování ozubení. Frézování se obvykle používá pro ozubená kola, která vyžadují vysokou přesnost nebo mají velmi specifické konstrukční vlastnosti.

Detailní prořezávání zubů ozubených kol

Zuby šroubových kol jsou řezány pod úhlem, obvykle mezi 8° a 20° k ose otáčení. Tento úhlový řez umožňuje hladký záběr zubů, což má za následek tišší chod a vyšší nosnost. Zuby postupně zabírají, jak se ozubená kola otáčejí, což snižuje rázové zatížení a zajišťuje nepřetržitý přenos síly. Přesnost tohoto procesu je životně důležitá, protože i drobné nepřesnosti v profilu zubů mohou vést k nerovnoměrnému opotřebení a snížení výkonu převodu.

Stroje používané pro řezání spirálových ozubených kol

K výrobě spirálových ozubených kol s vysokou přesností se používá několik strojů:

● CNC stroje: Stroje s počítačovým numerickým řízením (CNC) nabízejí nejvyšší úroveň přesnosti. Tyto stroje jsou schopny řezat spirálová ozubená kola s úzkými tolerancemi, což zajišťuje, že profily zubů a úhly jsou konzistentní.

● Odvalovací stroje na ozubení: Tyto stroje jsou speciálně navrženy pro řezání ozubených kol a jsou široce používány při výrobě ozubených kol se šikmým ozubením. Používají rotační plotnu k postupnému řezání zubů do polotovaru ozubeného kola.

Tyto stroje umožňují výrobcům vyrábět ozubená kola s požadovanou přesností a konzistencí, zajišťující hladký chod a spolehlivý výkon.



4. Tepelné zpracování pro pevnost a odolnost

Role tepelného zpracování ve výrobě šroubových ozubených kol

Tepelné zpracování je nezbytné pro zvýšení pevnosti a trvanlivosti spirálových ozubených kol. Prostřednictvím procesů, jako je nauhličování, nitridace a kalení, mohou výrobci zlepšit tvrdost a odolnost materiálu převodů proti opotřebení, což umožňuje převodům odolávat vyššímu zatížení a delší provozní životnosti.

● Nauhličování: Tento proces tepelného zpracování zahrnuje přidání uhlíku na povrch ozubeného kola, který zpevní vnější vrstvu a zlepší odolnost proti opotřebení. Tato metoda se běžně používá u vysoce výkonných převodovek.

● Nitridace: Nitridace zahrnuje infuzi dusíku do povrchu ozubeného kola, díky čemuž je odolnější vůči opotřebení a korozi. Je zvláště užitečné pro převody, které budou vystaveny drsnému prostředí.

● Kalení: Kalení je rychlé ochlazení zahřátého ozubeného kola za účelem jeho vytvrzení. Tento proces zvyšuje pevnost ozubeného kola a umožňuje mu zvládnout vyšší namáhání bez poruchy.

Tato tepelná zpracování zajišťují, že si ozubená kola udrží svou strukturální integritu i při velkém zatížení, prodlužují životnost a zlepšují jejich výkon.



5. Kontrola kvality ve výrobě šroubových ozubených kol

Přesnost měření u šroubových ozubených kol

Aby se zajistilo, že šroubová kola splňují požadované normy, používají výrobci různé měřicí nástroje ke kontrole jejich přesnosti:

Typ nástroje	Účel
Mikrometry	Změřte průměr a tloušťku ozubeného kola
Měřidla profilu zubů	Ujistěte se, že profily zubů jsou přesně tvarované
CMM (souřadnicový měřicí stroj)	Kontroluje celkové rozměry a tolerance ozubeného kola

Tyto nástroje se používají k ověření, zda jsou rozměry ozubeného kola, profily zubů a úhly v rámci specifikovaných tolerancí. I nepatrné odchylky mohou vést k problémům s výkonem, jako je nerovnoměrné opotřebení nebo hluk během provozu.

Zajištění přesnosti převodovky

Přesné vyrovnání zubů a povrchová úprava jsou rozhodující pro zajištění hladkého chodu ozubeného kola. Výrobci také používají kontroly vyrovnání zubů a měření povrchové úpravy, aby zajistili, že ozubené kolo správně zabírá se svým protějškem a minimalizuje tření.



6. Pokročilé výrobní techniky pro šroubová kola

Aditivní výroba (3D tisk) ve výrobě ozubených kol

Aditivní výroba neboli 3D tisk je nově vznikající technologie, která se používá k prototypování složitých konstrukcí ozubených kol nebo k výrobě malých sérií ozubených kol. 3D tisk umožňuje vytvářet ozubená kola se složitou geometrií, které by bylo obtížné nebo nemožné dosáhnout tradičními výrobními metodami. I když ještě není široce používán pro hromadnou výrobu, aditivní výroba je slibná pro vývoj ozubených kol se sníženou hmotností nebo pro aplikace, které vyžadují vysoké přizpůsobení.

Role automatizace ve výrobě ozubených kol

Automatizace hraje klíčovou roli v moderní výrobě spirálových ozubených kol. Automatizované stroje jsou schopny provádět opakující se úkoly s minimálním zásahem člověka, což snižuje riziko chyb a zvyšuje rychlost výroby. Automatizace také zajišťuje konzistentní kvalitu ve velkých výrobních sériích, což je zásadní pro průmyslová odvětví, kde jsou spolehlivost a přesnost prvořadé.



7. Význam mazání a povrchové úpravy u čelních ozubených kol

Mazání pro šroubová kola

Mazání je nezbytné pro minimalizaci tření mezi zabírajícími ozubenými koly. V aplikacích s vysokým zatížením, jako jsou automobilové převodovky nebo průmyslové stroje, správné mazání snižuje opotřebení, zabraňuje přehřívání a prodlužuje životnost ozubených kol. K zajištění hladkého chodu a ke snížení tření mezi zuby během provozu se často používají speciální převodové oleje a tuky.

Techniky povrchové úpravy

Poté, co jsou ozubená kola vyříznuta, používají se techniky povrchové úpravy, jako je leštění a broušení, k zušlechtění povrchu a zvýšení výkonu ozubených kol. Tyto procesy pomáhají snižovat tření a zlepšují hladkost záběru ozubených kol, zajišťují efektivní přenos síly a minimalizují hluk a opotřebení.



Závěr

Na Hangzhou Perpetual Machinery & Equipment Co., Ltd., se specializujeme na výrobu vysoce výkonných spirálových ozubených kol se zaměřením na přesný výběr materiálu, konstrukci ozubených kol, tepelné zpracování a přísnou kontrolu kvality. V souladu s mezinárodními standardy, jako jsou ISO 6336 a AGMA 2001, jsou naše ozubená kola navržena pro spolehlivý výkon ve vysokozatížených a vysokorychlostních aplikacích. Díky správným materiálům a pokročilým výrobním technikám poskytují naše spirálová ozubená kola dlouhodobou odolnost a účinnost, díky čemuž jsou ideální pro průmyslové, automobilové a pokročilé technologické systémy. Zajišťujeme, aby naše ozubená kola zůstala základním kamenem moderního mechanického designu a nabízela výjimečnou spolehlivost i v těch nejnáročnějších prostředích.



FAQ

Otázka: Co je spirálové ozubené kolo?

Odpověď: Šroubové ozubené kolo je typ válcového ozubeného kola se spirálovitými zuby, které se postupně zapojují a zajišťují hladký a účinný přenos síly. Jsou široce používány ve vysokozatížených a vysokorychlostních aplikacích díky své schopnosti snižovat hluk a vibrace.

Otázka: Jak se vyrábí spirálová ozubená kola?

Odpověď: Šroubová ozubená kola se vyrábějí prostřednictvím procesů, jako je výběr materiálu, konstrukce ozubení, řezání (např. odvalovací frézování nebo frézování), tepelné zpracování a kontrola kvality. Tyto kroky zajišťují, že ozubená kola splňují výkonnostní normy pro aplikace v průmyslových strojích, automobilovém průmyslu a dalších.

Otázka: Proč jsou šroubová kola preferována před čelními ozubenými koly?

Odpověď: Šroubová ozubená kola nabízejí hladší záběr a méně hluku ve srovnání s čelními ozubenými koly. Jejich spirálové zuby poskytují progresivní kontakt, který snižuje rázové zatížení, takže jsou ideální pro aplikace s vysokým zatížením a vysokou rychlostí.

Otázka: Jaké materiály se používají pro výrobu spirálových ozubených kol?

Odpověď: Mezi běžné materiály pro výrobu spirálových ozubených kol patří slitiny oceli (jako 20CrMnTi pro velká zatížení), litina (pro lehčí aplikace) a nekovové materiály, jako je nylon, pro prostředí s nízkou hlučností a bez mazání.

Otázka: Jaké jsou výhody použití spirálových ozubených kol?

Odpověď: Mezi hlavní výhody spirálových převodů patří hladší chod, nižší hlučnost, vyšší nosnost a schopnost efektivně přenášet výkon v různých průmyslových, automobilových a technologických aplikacích.
