Bagaimana Roda Gigi Heliks Diproduksi? Panduan Langkah demi Langkah

Pernahkah Anda bertanya-tanya bagaimana roda gigi heliks dibuat? Roda gigi ini penting dalam sistem mekanis modern, menawarkan transmisi tenaga yang halus dan efisien. Giginya yang berbentuk spiral membuatnya lebih senyap dan mampu menangani beban lebih tinggi dibandingkan jenis roda gigi lainnya.

Pada artikel ini, kita akan mempelajari proses pembuatan roda gigi heliks, mulai dari pemilihan bahan hingga pengendalian kualitas. Dengan memahami langkah-langkah ini, Anda akan mendapatkan wawasan tentang bagaimana roda gigi ini mempertahankan kinerja dan keandalan di berbagai industri.



1. Pengertian Roda Gigi Heliks dan Kepentingannya dalam Permesinan

Apa itu Roda Gigi Heliks?

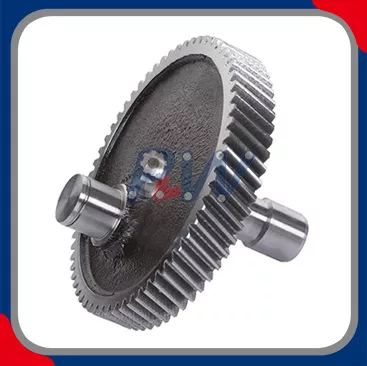

A roda gigi heliks adalah roda gigi berbentuk silinder dengan gigi yang dipotong membentuk sudut terhadap sumbu putaran roda gigi. Desain gigi bersudut ini memungkinkan pengikatan yang mulus dan progresif, yang kontras dengan penyambungan seketika pada roda gigi berpotongan lurus. Keuntungan utama roda gigi heliks adalah kemampuannya mentransmisikan daya secara lebih efisien sekaligus mengurangi kebisingan dan getaran, yang sangat penting dalam aplikasi kecepatan tinggi dan beban tinggi. Gigi roda gigi heliks dipotong secara spiral, memberikan area kontak yang lebih besar antara roda gigi yang menyatu, menghasilkan pengoperasian yang lebih lancar dan meningkatkan kemampuan membawa beban.

Berbeda dengan roda gigi lurus yang gigi-giginya bergerak secara tiba-tiba, roda gigi heliks bergerak secara bertahap seiring dengan pergerakan gigi yang lebih terus menerus. Pengaktifan bertahap ini mengurangi beban kejut selama pengoperasian, sehingga menghasilkan umur gigi yang lebih lama dan peningkatan kinerja, terutama pada sistem penting seperti transmisi otomotif, mesin industri, dan aktuator robotik.

Penerapan Roda Gigi Heliks

Roda gigi heliks sangat serbaguna dan digunakan dalam berbagai aplikasi di berbagai industri. Beberapa kegunaan yang paling umum meliputi:

● Mesin Industri: Pada kotak roda gigi, konveyor, kompresor, dan spindel peralatan mesin, yang mengutamakan ketahanan dan efisiensi.

● Otomotif: Roda gigi heliks umumnya digunakan pada transmisi, poros penggerak, dan sistem pengaturan waktu mesin karena kemampuannya menangani torsi dan kecepatan tinggi.

● Mesin Umum: Kipas, pompa, dan peredam di pabrik manufaktur dan pemrosesan memerlukan roda gigi yang andal untuk memastikan kelancaran pengoperasian.

● Peralatan Kelas Atas: Roda gigi heliks sering digunakan pada sambungan robotik, sistem transmisi ruang angkasa, dan mesin presisi, yang memerlukan akurasi dan keandalan yang tinggi.

Keunggulan roda gigi heliks—seperti kelancaran pengoperasian, kemampuan menangani beban lebih besar, dan kinerja lebih senyap—menjadikannya pilihan tepat bagi industri yang memerlukan solusi transmisi daya yang efisien dan andal.

2. Langkah-Langkah Penting dalam Pembuatan Roda Gigi Heliks

Langkah 1: Pemilihan Material untuk Roda Gigi Heliks

Pemilihan material untuk roda gigi heliks adalah salah satu faktor terpenting yang mempengaruhi kinerjanya. Roda gigi harus dibuat dari bahan yang tahan terhadap tekanan tinggi, panas, dan keausan dengan tetap menjaga integritasnya seiring waktu. Bahan umum yang digunakan untuk pembuatan roda gigi heliks meliputi:

● Baja: Baja paduan seperti 20CrMnTi (dikarburasi dan diquench) untuk aplikasi beban berat dan baja 45# (diquench dan ditemper) untuk aplikasi beban sedang menawarkan kekuatan dan ketahanan aus yang sangat baik.

● Besi Cor: Cocok untuk aplikasi kecepatan rendah dan beban ringan, besi cor sering digunakan dalam sistem roda gigi yang tidak terlalu menuntut. HT200 adalah material besi cor yang umum digunakan dalam aplikasi ini.

● Bahan Non-Logam: Untuk aplikasi yang memerlukan kebisingan rendah dan kinerja bebas pelumasan, bahan seperti nilon atau POM (Polyoxymethylene) digunakan. Bahan-bahan ini ideal untuk lingkungan di mana roda gigi terkena kondisi kecepatan rendah dan beban ringan.

Material yang dipilih harus memenuhi standar industri seperti ISO 6336 (untuk penghitungan kapasitas beban roda gigi) dan AGMA 2001 (standar Asosiasi Produsen Roda Gigi Amerika), yang memastikan bahwa roda gigi akan bekerja dengan andal dan efisien dalam kondisi pengoperasiannya.

Langkah 2: Desain dan Spesifikasi Perlengkapan

Setelah bahan dipilih, langkah selanjutnya adalah tahap desain. Tahap ini sangat penting untuk memastikan bahwa roda gigi akan berfungsi secara optimal sesuai tujuan penggunaannya. Proses desain melibatkan beberapa langkah utama, termasuk:

● CAD (Computer-Aided Design): Para insinyur menggunakan perangkat lunak CAD untuk membuat model roda gigi heliks tiga dimensi yang terperinci. Perangkat lunak ini memungkinkan kontrol yang tepat terhadap dimensi dan profil gigi roda gigi, memastikan bahwa roda gigi tersebut memenuhi persyaratan kinerja spesifik.

● Parameter Desain Utama: Modul (m): Modul ini menentukan ukuran roda gigi dan menentukan kapasitas pengangkutan bebannya. Ukuran modul standar berkisar antara 1 mm hingga 20 mm, tergantung pada aplikasinya.

○ Sudut Tekanan (α): Hal ini mempengaruhi kelancaran penyambungan dan efisiensi transmisi daya. Sudut tekanan standar adalah 20°, tetapi sudut yang lebih rendah (14,5°) dapat digunakan untuk mengurangi kebisingan dalam aplikasi tertentu.

○ Sudut Heliks (β): Sudut antara garis gigi dan sumbu roda gigi menentukan seberapa besar beban aksial yang dapat ditangani oleh roda gigi. Sudut heliks yang lebih besar meningkatkan kapasitas beban roda gigi tetapi juga menghasilkan gaya aksial yang lebih besar, yang harus dikelola dengan menggunakan bantalan dorong.

○ Jumlah Gigi (z): Jumlah gigi pada roda gigi secara langsung mempengaruhi rasio roda gigi dan kinerja keseluruhan. Kisaran tipikal adalah antara 12 dan 60 gigi.

Dengan menggunakan parameter ini, para insinyur memastikan bahwa roda gigi akan beroperasi pada efisiensi maksimum dan sesuai dengan mesin atau sistem yang dimaksudkan.



3. Proses Pemotongan Roda Gigi Heliks

Memahami Teknik Pemotongan Gigi

Proses pemotongan roda gigi heliks melibatkan beberapa metode yang masing-masing dipilih berdasarkan kompleksitas desain roda gigi dan tingkat presisi yang diinginkan. Teknik pemotongan gigi yang paling umum meliputi:

● Hobbing: Ini adalah metode yang paling umum digunakan untuk memotong roda gigi heliks. Ini melibatkan alat pemotong berputar yang disebut kompor, yang memotong gigi ke dalam gigi kosong secara progresif. Hobbing cepat dan efisien, sehingga ideal untuk produksi skala besar.

● Pembentukan: Dalam proses ini, alat pemotong bergerak bolak-balik membentuk gigi roda gigi. Pembentukan umumnya digunakan untuk batch yang lebih kecil atau roda gigi dengan profil gigi yang kompleks.

● Penggilingan: Metode ini menggunakan pemotong berputar untuk menghilangkan material dan membentuk gigi roda gigi. Penggilingan biasanya digunakan untuk roda gigi yang memerlukan presisi tinggi atau memiliki fitur desain yang sangat spesifik.

Pemotongan Gigi Gigi Secara Detail

Gigi roda gigi heliks dipotong dengan sudut, biasanya antara 8° dan 20° terhadap sumbu rotasi. Potongan bersudut ini memungkinkan pengikatan gigi yang mulus, menghasilkan pengoperasian yang lebih senyap dan kapasitas beban yang lebih tinggi. Gigi secara bertahap menyatu saat roda gigi berputar, mengurangi beban kejut dan menghasilkan transfer tenaga yang berkelanjutan. Ketepatan proses ini sangat penting, karena ketidakakuratan kecil sekalipun pada profil gigi dapat menyebabkan keausan yang tidak merata dan penurunan kinerja gigi.

Mesin yang Digunakan untuk Pemotongan Roda Gigi Heliks

Beberapa mesin digunakan untuk memproduksi roda gigi heliks dengan presisi tinggi:

● Mesin CNC: Mesin Computer Numerical Control (CNC) menawarkan tingkat presisi tertinggi. Mesin ini mampu memotong roda gigi heliks dengan toleransi yang ketat, memastikan profil dan sudut gigi konsisten.

● Mesin Hobbing Roda Gigi: Mesin ini dirancang khusus untuk pemotongan roda gigi dan banyak digunakan dalam produksi roda gigi heliks. Mereka menggunakan kompor yang berputar untuk memotong gigi secara progresif ke dalam gear blank.

Mesin-mesin ini memungkinkan produsen memproduksi roda gigi dengan akurasi dan konsistensi yang diperlukan, memastikan kelancaran pengoperasian dan kinerja yang andal.



4. Perlakuan Panas untuk Kekuatan dan Daya Tahan

Peran Perlakuan Panas dalam Pembuatan Roda Gigi Heliks

Perlakuan panas sangat penting untuk meningkatkan kekuatan dan daya tahan roda gigi heliks. Melalui proses seperti karburasi, nitridasi, dan quenching, produsen dapat meningkatkan kekerasan dan ketahanan aus material roda gigi, sehingga roda gigi dapat menahan beban yang lebih tinggi dan masa operasional yang lebih lama.

● Karburasi: Proses perlakuan panas ini melibatkan penambahan karbon ke permukaan roda gigi, yang mengeraskan lapisan luar dan meningkatkan ketahanan aus. Metode ini umumnya digunakan untuk peralatan tugas berat.

● Nitridasi: Nitridasi melibatkan pemasukan nitrogen ke dalam permukaan roda gigi, sehingga lebih tahan terhadap keausan dan korosi. Hal ini khususnya berguna untuk roda gigi yang akan terkena lingkungan yang keras.

● Quenching: Quenching adalah pendinginan cepat pada roda gigi yang dipanaskan untuk mengeraskannya. Proses ini meningkatkan kekuatan roda gigi, sehingga memungkinkannya menangani tekanan yang lebih tinggi tanpa kegagalan.

Perlakuan panas ini memastikan roda gigi mempertahankan integritas strukturalnya di bawah beban berat, memperpanjang masa pakainya, dan meningkatkan kinerjanya.



5. Kontrol Kualitas dalam Produksi Helical Gear

Mengukur Presisi pada Roda Gigi Heliks

Untuk memastikan roda gigi heliks memenuhi standar yang disyaratkan, pabrikan menggunakan berbagai alat ukur untuk memeriksa keakuratannya:

Jenis Alat	Tujuan
Mikrometer	Ukur diameter dan ketebalan roda gigi
Pengukur Profil Gigi	Pastikan profil gigi terbentuk secara akurat
CMM (Mesin Pengukur Koordinat)	Memeriksa dimensi keseluruhan dan toleransi roda gigi

Alat-alat ini digunakan untuk memverifikasi bahwa dimensi roda gigi, profil gigi, dan sudut berada dalam toleransi yang ditentukan. Penyimpangan sekecil apa pun dapat menyebabkan masalah kinerja, seperti keausan yang tidak merata atau kebisingan selama pengoperasian.

Memastikan Akurasi Perlengkapan

Penyelarasan gigi yang akurat dan penyelesaian permukaan sangat penting untuk memastikan roda gigi beroperasi dengan lancar. Pabrikan juga melakukan pemeriksaan keselarasan gigi dan pengukuran permukaan akhir untuk memastikan roda gigi menyatu dengan benar dengan pasangannya dan meminimalkan gesekan.



6. Teknik Manufaktur Tingkat Lanjut untuk Roda Gigi Heliks

Manufaktur Aditif (Pencetakan 3D) dalam Produksi Roda Gigi

Manufaktur aditif, atau pencetakan 3D, adalah teknologi baru yang digunakan untuk membuat prototipe desain roda gigi yang rumit atau memproduksi roda gigi dalam jumlah kecil. Pencetakan 3D memungkinkan pembuatan roda gigi dengan geometri rumit yang sulit atau tidak mungkin dicapai dengan metode manufaktur tradisional. Meskipun belum banyak digunakan untuk produksi massal, manufaktur aditif menunjukkan potensi untuk mengembangkan roda gigi dengan bobot yang lebih ringan atau untuk aplikasi yang memerlukan penyesuaian tinggi.

Peran Otomasi dalam Manufaktur Roda Gigi

Otomasi memainkan peran penting dalam produksi roda gigi heliks modern. Mesin otomatis mampu melakukan tugas berulang dengan sedikit campur tangan manusia, sehingga mengurangi risiko kesalahan dan meningkatkan kecepatan produksi. Otomatisasi juga memastikan kualitas yang konsisten di seluruh proses produksi besar, yang penting bagi industri yang mengutamakan keandalan dan presisi.



7. Pentingnya Pelumasan dan Finishing Permukaan pada Roda Gigi Heliks

Pelumasan untuk Roda Gigi Heliks

Pelumasan sangat penting untuk meminimalkan gesekan antar gigi yang menyatu. Dalam aplikasi beban tinggi, seperti transmisi otomotif atau mesin industri, pelumasan yang tepat akan mengurangi keausan, mencegah panas berlebih, dan memperpanjang umur roda gigi. Oli dan gemuk roda gigi khusus sering kali digunakan untuk memastikan kelancaran pengoperasian dan mengurangi gesekan antar gigi selama pengoperasian.

Teknik Penyelesaian Permukaan

Setelah roda gigi dipotong, teknik penyelesaian permukaan seperti pemolesan dan penggilingan digunakan untuk menghaluskan permukaan dan meningkatkan kinerja roda gigi. Proses-proses ini membantu mengurangi gesekan dan meningkatkan kelancaran penyambungan gigi, memastikan transmisi daya yang efisien serta meminimalkan kebisingan dan keausan.



Kesimpulan

Pada Hangzhou Perpetual Machinery & Equipment Co., Ltd., kami mengkhususkan diri dalam pembuatan roda gigi heliks berkinerja tinggi dengan berfokus pada pemilihan material yang tepat, desain roda gigi, perlakuan panas, dan kontrol kualitas yang ketat. Mematuhi standar internasional seperti ISO 6336 dan AGMA 2001, roda gigi kami dirancang untuk kinerja yang andal dalam aplikasi beban tinggi dan kecepatan tinggi. Dengan bahan yang tepat dan teknik manufaktur yang canggih, roda gigi heliks kami memberikan daya tahan dan efisiensi yang tahan lama, menjadikannya ideal untuk sistem industri, otomotif, dan teknologi canggih. Kami memastikan bahwa roda gigi kami tetap menjadi landasan desain mekanis modern, menawarkan keandalan luar biasa bahkan di lingkungan yang paling menuntut sekalipun.



Pertanyaan Umum

T: Apa itu roda gigi heliks?

J: Roda gigi heliks adalah jenis roda gigi silinder dengan gigi berbentuk spiral yang bergerak secara bertahap, menghasilkan transmisi daya yang halus dan efisien. Mereka banyak digunakan dalam aplikasi beban tinggi dan kecepatan tinggi karena kemampuannya mengurangi kebisingan dan getaran.

T: Bagaimana cara pembuatan roda gigi heliks?

J: Roda gigi heliks diproduksi melalui proses seperti pemilihan material, desain roda gigi, pemotongan (misalnya, hobbing atau milling), perlakuan panas, dan kontrol kualitas. Langkah-langkah ini memastikan roda gigi memenuhi standar kinerja untuk aplikasi pada mesin industri, otomotif, dan lainnya.

T: Mengapa roda gigi heliks lebih disukai daripada roda gigi pacu?

J: Roda gigi heliks menawarkan keterlibatan yang lebih halus dan lebih sedikit kebisingan dibandingkan dengan roda gigi pacu. Gigi spiralnya memberikan kontak progresif, yang mengurangi beban benturan, menjadikannya ideal untuk aplikasi beban tinggi dan kecepatan tinggi.

T: Bahan apa yang digunakan untuk pembuatan roda gigi heliks?

J: Bahan umum untuk produksi roda gigi heliks mencakup paduan baja (seperti 20CrMnTi untuk beban berat), besi tuang (untuk aplikasi yang lebih ringan), dan bahan non-logam seperti nilon untuk lingkungan dengan kebisingan rendah dan bebas pelumasan.

T: Apa keuntungan menggunakan roda gigi heliks?

J: Keuntungan utama roda gigi heliks mencakup pengoperasian yang lebih lancar, kebisingan yang lebih rendah, kapasitas beban yang lebih tinggi, dan kemampuan untuk mentransmisikan daya secara efisien dalam berbagai aplikasi industri, otomotif, dan teknologi.
