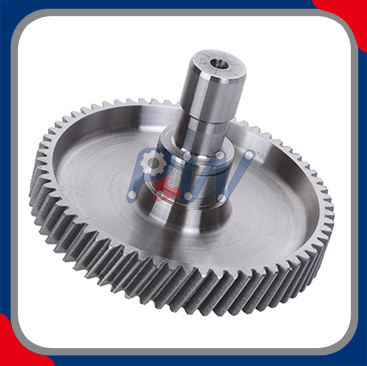

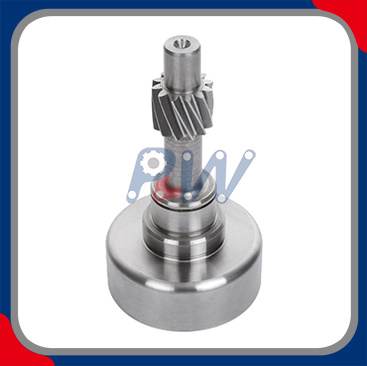

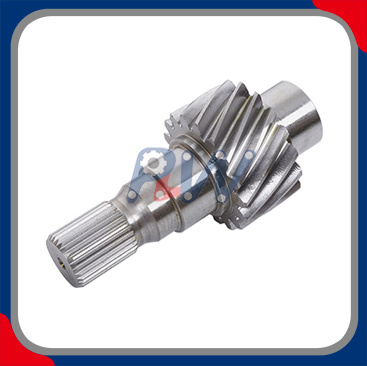

Engrenagem helicoidal de liga de aço resistente ao desgaste

Engrenagem helicoidal projetada com precisão para transmissão de energia industrial pesada

Nossas engrenagens helicoidais de liga de aço resistentes ao desgaste são projetadas para aplicações exigentes de transmissão de energia industrial, onde alta capacidade de carga, durabilidade da superfície do dente, estabilidade dimensional e desempenho de malha confiável são essenciais.

Fabricadas a partir de ligas de aço selecionadas e processadas por meio de corte controlado de engrenagens, tratamento térmico e acabamento de precisão , essas engrenagens helicoidais são projetadas para fornecer transmissão de torque estável e desempenho de serviço de longo prazo em caixas de engrenagens industriais, redutores de velocidade, máquinas e sistemas de acionamento automatizados.

A configuração dos dentes helicoidais proporciona engate progressivo dos dentes e transferência contínua de carga entre as engrenagens correspondentes, apoiando uma operação suave e reduzindo o impacto da transmissão quando o par de engrenagens é corretamente projetado, lubrificado e alinhado.

Destaques do produto

• Construção de liga de aço resistente ao desgaste

• Geometria de dente helicoidal de precisão

• Alta resistência da raiz dentária e do flanco dentário

• Excelente resistência ao desgaste superficial

• Tratado termicamente para maior durabilidade

• Precisão Dimensional Estável

• Perfil controlado e precisão da hélice

• Transmissão de energia suave e confiável

• Geometria de engrenagem personalizada disponível

• Fabricação OEM de acordo com desenhos aprovados

• Inspeção de acordo com as normas internacionais aplicáveis

Especificações Técnicas

Nota de engenharia: Os parâmetros acima representam configurações de fabricação disponíveis, em vez de especificações fixas para cada produto. As dimensões finais, classe do material, tratamento térmico, dureza, classe de precisão e requisitos de acabamento são determinados pelo desenho e especificação técnica aprovados.

Construção de liga de aço

O material de uma engrenagem helicoidal afeta diretamente sua resistência ao desgaste dentário, à fadiga de contato e à carga na raiz do dente.

Dependendo da aplicação, as opções de aço-liga podem ser selecionadas de acordo com:

• Torque aplicado

• Velocidade operacional

• Carregamento dentário

• Vida útil necessária

• Durabilidade da superfície

• Força de flexão

• Requisitos de tratamento térmico

• Ambiente operacional

As opções típicas de materiais podem incluir 20MnCr5, 18CrNiMo7-6, 20CrMnTi, AISI 8620 e AISI 9310 , sujeitas às especificações de engenharia do cliente.

Para aplicações exigentes, os aços endurecíveis podem ser selecionados para fornecer uma superfície dentária dura e resistente ao desgaste, mantendo um núcleo de suporte mais tenaz.

A classificação final do material deve sempre ser confirmada de acordo com o projeto real da engrenagem e os requisitos de aplicação.

Superfície dentária resistente ao desgaste

O desgaste das engrenagens é afetado pela influência combinada do material, tratamento térmico, acabamento superficial, lubrificação, carga e condições operacionais.

Nossas engrenagens helicoidais podem ser fabricadas com processos de tratamento térmico como:

Carburização e têmpera

Fornece uma camada superficial endurecida com um núcleo de suporte resistente e é amplamente utilizado em engrenagens de transmissão exigentes.

Carbonitretação

Usado para aplicações de engrenagens selecionadas onde são necessárias uma superfície endurecida controlada e propriedades de núcleo apropriadas.

Endurecimento por indução

Fornece endurecimento superficial localizado onde o material e a geometria da engrenagem são adequados para o processo.

Temperar e temperar

Fornece uma combinação equilibrada de resistência e tenacidade para aplicações onde o endurecimento profundo não é necessário.

A dureza final da superfície e a profundidade efetiva da caixa devem ser especificadas de acordo com o material, dimensões da engrenagem, condições de carga e processo de tratamento térmico aprovado.

Geometria de engrenagem helicoidal de precisão

As engrenagens helicoidais são caracterizadas por dentes dispostos em um ângulo de hélice definido em relação ao eixo da engrenagem.

Durante a operação, as superfícies anguladas dos dentes engatam progressivamente em vez de entrarem em contato total simultaneamente. Esta geometria pode fornecer transferência de carga suave e movimento rotacional estável.

Os principais parâmetros de design incluem:

• Módulo normal

• Número de dentes

• Ângulo de pressão

• Ângulo de hélice

• Direção da hélice

• Diâmetro do passo

• Diâmetro da base

• Diâmetro externo

• Diâmetro da raiz

• Largura do rosto

• Espessura do dente

• Retaliação

• Modificação de perfil

• Modificação de lead

Para um par de engrenagens projetado corretamente, esses parâmetros devem funcionar em conjunto com o alinhamento do eixo, a lubrificação, a precisão da engrenagem e a carga operacional.

Precisão de engrenagens e padrões internacionais

Para engrenagens helicoidais de precisão, os padrões internacionais fornecem uma referência técnica comum para fabricação e avaliação de conformidade.

A ISO 1328-1:2013 estabelece o sistema de classificação ISO de tolerância de flanco para engrenagens evolventes cilíndricas individuais. Abrange parâmetros relacionados à tolerância, incluindo desvio de passo único, desvio cumulativo de passo, desvio de perfil, desvio de hélice e avaliação relacionada ao desvio . A norma define onze classes de tolerância de flanco, numeradas de 1 a 11 em ordem crescente de tolerância.

Os requisitos de engrenagem aplicáveis ​​podem, portanto, ser especificados de acordo com:

• ISO

• DIN

• AGMA

• Padrões específicos do cliente

• Desenhos de engenharia aprovados

A classe de precisão apropriada deve ser selecionada de acordo com os requisitos reais de transmissão, em vez de usar uma afirmação genérica de “alta precisão”.

Capacidade de carga e desempenho das engrenagens

Para aplicações pesadas, o desempenho da engrenagem deve considerar tanto a resistência à flexão da raiz do dente quanto a durabilidade da superfície do flanco do dente..

A ISO 6336-1:2019 estabelece princípios básicos e fatores de influência gerais para o cálculo da capacidade de carga de engrenagens cilíndricas de dentes retos e helicoidais. A série ISO 6336 aborda modos de falha, incluindo pite, quebra da raiz do dente, fratura do flanco do dente, desgaste e micropitting.

O desempenho real da engrenagem depende de fatores como:

• Torque transmitido

• Velocidade rotacional

• Relação de transmissão

• Geometria dentária

• Material

• Tratamento térmico

• Precisão da engrenagem

• Acabamento de superfície

• Lubrificação

• Alinhamento do eixo

• Retaliação

• Temperatura operacional

• Ciclo de trabalho

Os métodos de cálculo da ISO 6336 são ferramentas de avaliação de engenharia e não devem ser interpretados como uma garantia do desempenho do redutor montado.

Processo de fabricação de precisão

1. Preparação de Materiais

O aço-liga é preparado de acordo com o tipo de material especificado e os requisitos de compra.

2. Usinagem de engrenagem em branco

O torneamento e a usinagem CNC estabelecem as dimensões necessárias da peça bruta, furo, largura da face e superfícies de referência.

3. Corte de dente helicoidal

Os dentes da engrenagem são gerados usando processos apropriados de corte de engrenagens, como fresagem CNC, modelagem ou fresamento.

4. Tratamento térmico

A engrenagem passa pelo processo especificado de cementação, carbonitretação, endurecimento por indução ou têmpera e revenimento.

5. Acabamento dentário

Dependendo da precisão e aplicação exigidas, os flancos dos dentes podem ser acabados através de raspagem, retificação ou outros processos específicos.

6. Inspeção Final

Dimensões críticas, geometria do dente, excentricidade, dureza e outras características especificadas pelo cliente são verificadas antes do envio.

Inspeção de engrenagens e controle de qualidade

Aplicativos

As engrenagens helicoidais de liga de aço resistentes ao desgaste são adequadas para:

• Caixas de engrenagens industriais

• Redutores de velocidade

• Sistemas de acionamento de transportadores

• Equipamento de manuseio de materiais

• Máquinas-ferramentas

• Máquinas de embalagem

• Máquinas Têxteis

• Equipamento de produção automatizado

• Maquinaria agrícola

• Equipamento de construção

• Bombas Industriais

• Acionamentos mecânicos para serviços pesados

• Sistemas de Transmissão Personalizados

Fabricação de engrenagens helicoidais personalizadas OEM

Fabricamos engrenagens helicoidais personalizadas de acordo com:

• Desenhos de engenharia 2D

• Modelos CAD 3D

• Folhas de parâmetros de engrenagem

• Amostras existentes

• Especificações técnicas do cliente

A personalização disponível inclui:

• Módulo

• Número de dentes

• Relação de transmissão

• Ângulo de pressão

• Ângulo de hélice

• Direção da hélice

• Diâmetro do passo

• Diâmetro externo

• Diâmetro da raiz

• Largura do rosto

• Diâmetro do furo

• Chaveta

• Spline

• Espessura do dente

• Retaliação

• Modificação de perfil

• Modificação de lead

• Coroação

• Grau do material

• Tratamento térmico

• Dureza superficial

• Profundidade efetiva do caso

• Precisão da engrenagem

• Acabamento da superfície dentária

• Requisitos de inspeção

• Marcação e rastreabilidade do produto

Garantia de qualidade

Um programa de qualidade controlada pode incluir:

• Verificação de matéria-prima

• Inspeção em branco da engrenagem

• Inspeção de usinagem CNC

• Medição do perfil do dente

• Medição de hélice

• Inspeção de campo

• Medição de desvio

• Verificação de tratamento térmico

• Teste de dureza superficial

• Teste de profundidade de caso

• Inspeção de furo e concentricidade

• Inspeção da superfície dentária

• Inspeção dimensional final

• Rastreabilidade de lote

• Relatórios de inspeção específicos do cliente

Por que escolher nossas engrenagens helicoidais de liga de aço?

Alta resistência ao desgaste

O aço-liga e o tratamento térmico adequado fornecem uma base robusta para aplicações exigentes de engrenagens.

Geometria dentária de precisão

Os requisitos críticos de perfil do dente, hélice, passo e desvio podem ser controlados de acordo com a especificação aprovada.

Referência de padrão internacional

A fabricação e inspeção de engrenagens podem ser realizadas com referência às normas ISO, DIN, AGMA aplicáveis ​​e requisitos específicos do cliente.

Engenharia Personalizada

A geometria da engrenagem, os materiais, o tratamento térmico e os processos de acabamento podem ser configurados de acordo com o sistema de transmissão real.

Fabricação OEM

Adequado para desenvolvimento de protótipos, engrenagens de reposição, produção de pequenos lotes e fornecimento OEM de longo prazo.

Solicite um orçamento de engrenagem helicoidal personalizada

Envie-nos seu desenho 2D, modelo CAD 3D, folha de dados de engrenagem ou amostra existente.

Nossa equipe de engenharia pode avaliar seus requisitos para:

Material → Geometria da Engrenagem → Tratamento Térmico → Precisão da Engrenagem → Acabamento da Superfície → Inspeção

e fornecer uma solução de fabricação personalizada para sua aplicação de transmissão de energia industrial.
