BÁNH RĂNG CHÍNH XÁC CAO CHO
HIỆU SUẤT VƯỢT TRỘI

Bánh răng là một bộ phận cơ khí truyền công suất và chuyển động thông qua việc chia lưới răng, được sử dụng rộng rãi trong các ngành công nghiệp, ô tô, hàng không vũ trụ và các lĩnh vực khác. Sau đây là phân tích về cấu trúc, phân loại, thông số, vật liệu và điểm lựa chọn của bánh răng:


Cấu trúc cơ bản và phân loại bánh răng

1. Cấu trúc lõi và thuật ngữ
Biên dạng răng: Biên dạng răng hình vòng cung và liên tục thông thường ảnh hưởng đến hiệu quả chia lưới và tiếng ồn.

Mô-đun: Tham số cốt lõi xác định kích thước của bánh răng (mô-đun=đường kính vòng tròn bước/số răng).
Góc áp suất: Thường là 20 °, ảnh hưởng đến ứng suất tiếp xúc của bề mặt răng. Góc áp suất cao (25°+) có khả năng chịu lực cao hơn.

Chiều rộng răng: Cần phải phù hợp với tải trọng. Quá hẹp có thể dễ dàng gây mòn, trong khi quá rộng sẽ làm tăng chi phí và trọng lượng.

2. Các loại bánh răng thông dụng
được phân loại theo quan hệ trục:

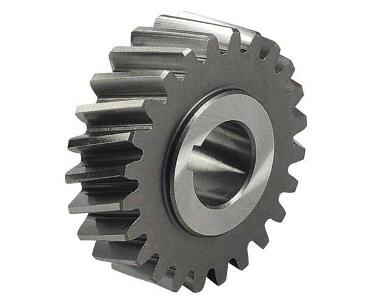

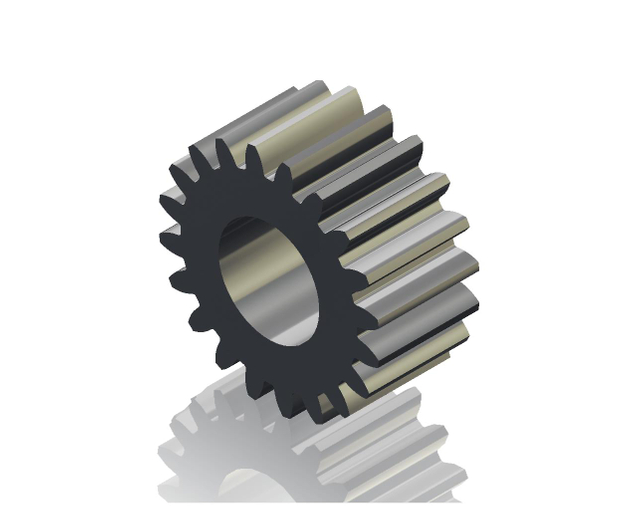

Bánh răng trục song song: Bánh răng trụ (chi phí thấp, độ ồn cao), bánh răng xoắn ốc (truyền động êm, cần cố định dọc trục).

Bánh răng trục giao nhau: Bánh răng côn (bánh răng trụ/xoắn ốc, dùng để truyền lái, chẳng hạn như bộ vi sai ô tô).

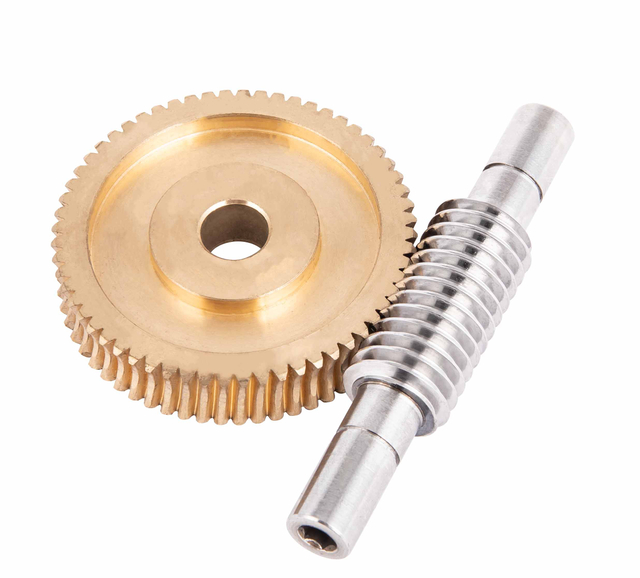

Bánh răng trục liên động: Bánh răng giun (tỷ số tốc độ cao, tự khóa nhưng hiệu suất ≤ 60%), bánh răng hyperbol.

Phân loại theo hình dạng răng:
Bánh răng không liên quan: Chiếm trên 90%, dễ gia công và có thể bù đắp các lỗi lắp đặt.

Bánh răng xích: Độ chính xác cao, độ ồn thấp (như khớp nối robot).

Bánh răng đặc biệt: Bánh răng hành tinh (kết cấu nhỏ gọn, khả năng chịu tải cao), thanh răng (chuyển chuyển động quay thành chuyển động thẳng).


LOẠI BÁNH RĂNG

CÔNG NGHỆ CORE VÀ THÔNG SỐ

· Mô-đun thông số thiết kế chính
(m): Tiêu chuẩn hóa quốc tế (ISO 54), với phạm vi giá trị 0,5-50mm, xác định kích thước và độ bền của bánh răng.
Số răng (Z): ảnh hưởng đến tỷ số tốc độ (i=Z ₂/Z ₁). Nói chung, khi số răng trên bánh răng nhỏ ≥ 17 thì nên tránh cắt chân răng.
Góc xoắn ốc (β): Thông số cốt lõi của bánh răng xoắn và bánh răng trục vít, trong đó β ↑ → chiều dài đường tiếp xúc ↑ → tải trọng ↑, nhưng lực dọc trục ↑.
Mức độ chính xác: Tiêu chuẩn ISO 1328 được chia thành 12 cấp, trong đó cấp 1 là cấp cao nhất (cấp hàng không) và cấp 8 là cấp chung công nghiệp.

· Các điểm chính trong tính toán độ bền
Độ bền mỏi tiếp xúc: Theo công thức Hertz, nó liên quan đến độ cứng vật liệu và độ nhám bề mặt.
Độ bền mỏi khi uốn: Kiểm tra ứng suất chân răng để tránh gãy quá tải.
编组 31备份 2

ỨNG DỤNG BÁNH RĂNG

CÔNG NGHIỆP Ô TÔ
ROBOT CÔNG NGHIỆP
NGÀNH ĐIỆN GIÓ
HÀNG KHÔNG VŨ TRỤ

ỨNG DỤNG BÁNH RĂNG

Loại vật liệu

   Thép cacbon (45/40Cr) có độ cứng HRC28-35 sau khi tôi và ram, dùng cho các bánh răng chịu tải trung bình (máy công cụ, hộp giảm tốc). Bánh răng công nghiệp tổng hợp, ưu tiên chi phí.
   Gang (HT250) có khả năng giảm sốc và chống mài mòn, thích hợp với tải nặng tốc độ thấp (<3m/s). Thích hợp cho máy móc nông nghiệp và thiết bị khai thác mỏ.
   Hợp kim đồng (đồng thiếc) có khả năng chống mài mòn rất tốt và được dùng để ghép bánh răng trục vít bằng thép với bánh răng trục vít. Thích hợp cho cần cẩu và hộp số thang máy.
   Sau khi cacbon hóa và làm nguội, độ cứng bề mặt của thép hợp kim (20CrMnTi) là HRC58-62, và độ bền lõi tốt. Thích hợp cho hộp số truyền động ô tô và hộp số năng lượng gió.
   Nhựa kỹ thuật (nylon 66) có trọng lượng nhẹ, chống ăn mòn nhưng khả năng chịu lực thấp, giới hạn ở mức <50oC. Thích hợp để truyền tải máy móc thực phẩm và thiết bị công nghiệp nhẹ.

Loại vật liệu

   Thép cacbon (45/40Cr) có độ cứng HRC28-35 sau khi tôi và ram, dùng cho các bánh răng chịu tải trung bình (máy công cụ, hộp giảm tốc). Bánh răng công nghiệp tổng hợp, ưu tiên chi phí.
   Gang (HT250) có khả năng giảm sốc và chống mài mòn, thích hợp với tải nặng tốc độ thấp (<3m/s). Thích hợp cho máy móc nông nghiệp và thiết bị khai thác mỏ.
   Hợp kim đồng (đồng thiếc) có khả năng chống mài mòn rất tốt và được dùng để ghép bánh răng trục vít bằng thép với bánh răng trục vít. Thích hợp cho cần cẩu và hộp số thang máy.
   Sau khi cacbon hóa và làm nguội, độ cứng bề mặt của thép hợp kim (20CrMnTi) là HRC58-62, và độ bền lõi tốt. Thích hợp cho hộp số truyền động ô tô và hộp số năng lượng gió.
   Nhựa kỹ thuật (nylon 66) có trọng lượng nhẹ, chống ăn mòn nhưng khả năng chịu lực thấp, giới hạn ở mức <50oC. Thích hợp để truyền tải máy móc thực phẩm và thiết bị công nghiệp nhẹ.

Quy trình chính

   Chế hòa khí và làm nguội: làm cứng bề mặt ở độ sâu 0,8-1,2mm, cải thiện khả năng chống mài mòn.
   Mài/cạo răng: đạt độ chính xác bề mặt răng cao (Ra ≤ 0,4 μm) và giảm tiếng ồn truyền động.
   Xử lý thấm nitơ: Biến dạng nhỏ, dùng cho các bánh răng chính xác (chẳng hạn như xử lý sau mài).

Quy trình chính

   Chế hòa khí và làm nguội: làm cứng bề mặt ở độ sâu 0,8-1,2mm, cải thiện khả năng chống mài mòn.
   Mài/cạo răng: đạt độ chính xác bề mặt răng cao (Ra ≤ 0,4 μm) và giảm tiếng ồn truyền động.
   Xử lý thấm nitơ: Biến dạng nhỏ, dùng cho các bánh răng chính xác (chẳng hạn như xử lý sau mài).

QUY TRÌNH LỰA CHỌN THIẾT BỊ

Làm rõ các yêu cầu truyền tải

Tốc độ đầu vào/đầu ra, công suất/mô-men xoắn, dự kiến
tuổi thọ (ví dụ 10000 giờ).
Cài đặt các hạn chế về không gian (đường kính, chiều rộng).

Tính toán tham số

Tính mô đun (m ≥ ③√ (2000T)/(ψ d_Z [σ _f]), trong đó T là mô men xoắn và hệ số chiều rộng của răng là ψ d_d).
Xác định số răng, góc xoắn và góc áp suất (thường là 20°).

Thiết kế kết cấu

Chọn loại bánh răng (xúc xích/xoắn ốc) và mức độ chính xác (chẳng hạn như ISO 7).

Xác minh sức mạnh

Sử dụng tiêu chuẩn AGMA hoặc ISO 6336 để kiểm định hệ số an toàn mỏi tiếp xúc và uốn ( ≥ 1.3).

Thích ứng quy trình

Bánh răng chịu tải cao yêu cầu mài bánh răng và thép không gỉ hoặc lớp phủ được ưu tiên sử dụng cho môi trường ăn mòn.

CÔNG NGHỆ LỰA CHỌN VÀ CHẾ BIẾN VẬT LIỆU

Bánh răng là thành phần cốt lõi của truyền lực và hiệu suất của chúng cần được tối ưu hóa từ nhiều khía cạnh như vật liệu, quy trình và thiết kế. Khi lựa chọn cần cân bằng tải, hiệu quả, chi phí và xác minh độ tin cậy của giải pháp thông qua mô phỏng và thử nghiệm. Trong các tình huống tốc độ cao và chính xác, nên ưu tiên sử dụng bánh răng, trong khi nhông xích phù hợp hơn với các tình huống yêu cầu bố trí linh hoạt.

Lỗi thường gặp

   Dán keo: Bôi trơn không đủ hoặc bề mặt răng thô ráp → Thay vào đó hãy sử dụng mỡ tổng hợp nhiệt độ cao.
   Nhiễu bất thường: Lắp đặt sai → Kiểm tra độ song song của trục (sai số ≤ 0,02mm/m).
   Gãy răng: Quá tải hoặc lỗi vật liệu → Kiểm tra hệ số an toàn tải trọng.

Bảo trì hàng ngày

   Bôi trơn: Sử dụng dầu bánh răng chịu cực áp (ISO VG 220-460) và thay thế định kỳ (>2000h).
   Kiểm tra độ mòn: Thường xuyên kiểm tra độ rỗ, bong tróc trên bề mặt răng (cần thay thế nếu độ dày răng vượt quá 10%).
